BENEKOV set pre prestavbu kotla Viadrus U26 5čl. 112900030

Popis

BENEKOV set pre prestavbu kotla Viadrus U26 5čl. 112900030


Použitie setu :
Set je určený pre prestavbu liatinového teplovodného kotla na tuhé palivá s ručným prikladaním na variantu automatického kotla na hnedé uhlie alebo drevené pelety .


Stovky tisíc domácností v SR využívajú pre vykurovanie svojich domov klasické liatinové kotly na tuhé palivá . Tie dokážu spaľovať širokú škálu palív a investície do nich sú nízke .


Prednosti kotla po prestavbe :
- Automatická prevádzka kotla
- Možnosť spaľovanie obnoviteľného zdroja energie v podobe drevených peliet
- Mechanický prísun paliva zo vstavaného zásobníka do spaľovacej komory
- Šnekový podávač vybavený reverzom
- Jednoduchá , časovo nenáročná obsluha a údržba
- Nízke prevádzkové náklady
- Nízka emisná záťaž pre okolie
- Vysoká účinnosť

Technické údaje setu :
- Výkon horáka kW 20
- Max . el . príkon W 78
- Kapacita zásobníka paliva dm3 280
- Rozmer plniaceho otvoru v zásobníku paliva mm 624 x 291
- Hladina hluku dB ( A ) ? 65
- Pripojovacie napätie 1 PEN ~ 50 Hz 230 V
- Elektrické krytie IP 20

Predpísané palivo pre set s liatinovým kotlom :
Typ paliva Hnedé uhlie - orech 2 ; Drevené pelety
Zrnitosť [ mm ] 10 - 25 6 - 14
Dĺžka [ mm ] X max 30
Sypká hmotnosť [ kg/m3 ] 700 - 740 600 - 650
Obsah vody [ % ] max 20 max 12
Obsah popola [ % ] max 12 max 1,5



Set je tvorený :
- Podstavcom vrátane dvierok
- Liatinovým retortovým horákom so zmiešavačom
- Popolníkovú zásuvkou
- Šnekovým podávačom paliva , vrátane pohonu a ventilátora
- Zásobníkom paliva pre prikladanie v niekoľkodňových intervaloch
- Riadiacou jednotkou ECOMAX250R

Hlavnou časťou setu je podstavec , na ktorý sa počas prestavby umiestňuje liatinové kotlové teleso . Všetky nosné časti podstavca sú vyrobené z plechu s hrúbkou 5 mm . Jeho prednú stenu tvorí dvierka . Tá spoločne s hornou časťou podstavca sú izolované zdravotne nezávadnou izoláciou , ktorá znižuje straty sálaním tepla do okolia . Na hornej ploche podstavca je navarený rámik pre osadenie a 4 skrutky pre fixáciu liatinového kotlového telesa k podstavcu .
Horák , umiestnený vo zmiešavači a uchytený na bočnú stenu podstavca , funguje na princípe spodného prikladania paliva . Je tvorený liatinovým kolenom ( tzv. retortou ) a liatinovým roštom . Liatinové koleno pre prísun paliva je opatrené otvormi pre vyrovnávanie tlaku spaľovacieho vzduchu vo vnútri retorty , čím zamedzuje prestupu dymu do zásobníka paliva počas procesu horenia .
Na dne podstavce pod horákom je popolník .
Vedľa podstavca je umiestnený zásobník paliva , ktorý ústi do šnekového podávača paliva .

V závislosti na polohe zásobníka paliva voči podstavci sú sety sériovo vyrábané v dvojitom prevedení :
? pravé prevedenie - zásobník je napravo od podstavca pri pohľade spredu
? ľavé prevedenie - zásobník je naľavo od podstavca pri pohľade spredu
( pri objednaní nutné upresniť )

Za zásobníkom paliva je havarijné hasiace zariadenie , ktoré vyúsťuje v zásobníku nad šnekovým podávačom paliva .
Ventilátor spaľovacieho vzduchu je umiestnený na boku podstavca pod zásobníkom paliva a je napojený na zmiešavač . Škrtiacou klapkou na ventilátora je možné regulovať množstvo spaľovacieho vzduchu .

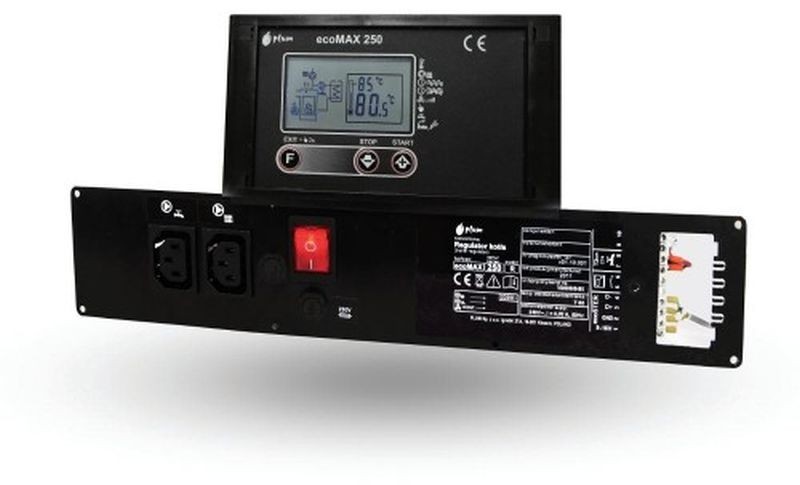

Súčasťou setu je aj riadiaca jednotka , ktorá je uchytená na hornej stene zásobníka paliva .
Zabezpečovacie prvky : havarijný termostat , tepelná ochrana motora - termokontakt , havarijné hasiace zariadenie , reverz podávača


Štandardné príslušenstvo :
- Návod na obsluhu a inštaláciu setu
- Záručný list
- Zoznam zmluvných servisných organizácií
- Riadiaca jednotka ECOMAX250R
- Popolníkové zásuvka
- Tavná tepelná poistka
- Tmel kotlový s teplotnou odolnosťou do 1200 ° C

Príslušenstvo na želanie :
- Keramická odrazná klenba
- Digitálny izbový termostat SIEMENS
Príslušenstvo na želanie nie je zahrnuté v základnej cene setu !

Inštaláciu sete vrátane realizácie prestavby liatinového kotla s ručným prikladaním na variantu automatického kotla smie vykonávať iba firma s platným oprávnením na montáž týchto zariadení . Je to nutná podmienka pre udelenie záruky na set .

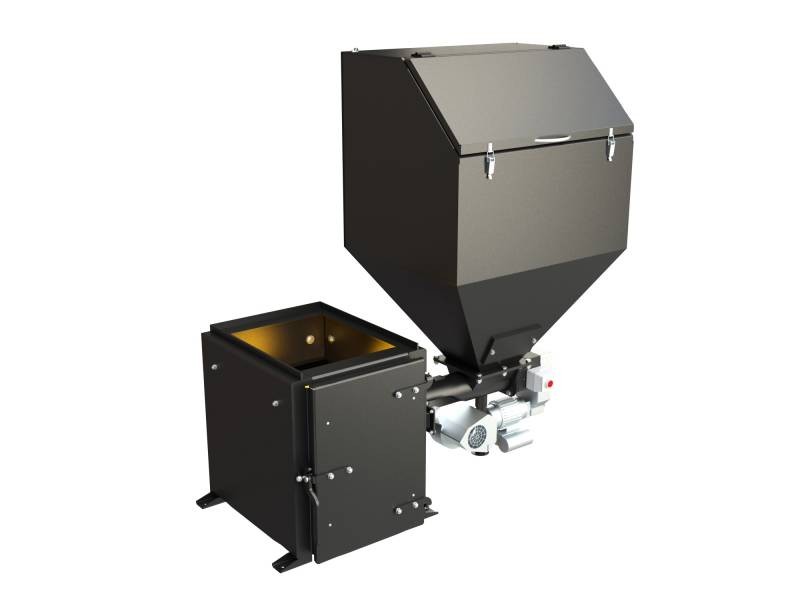

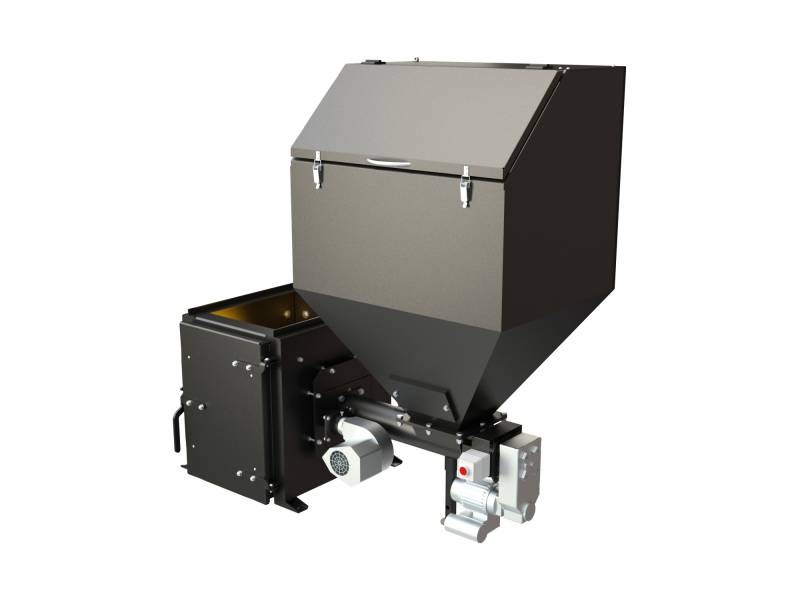

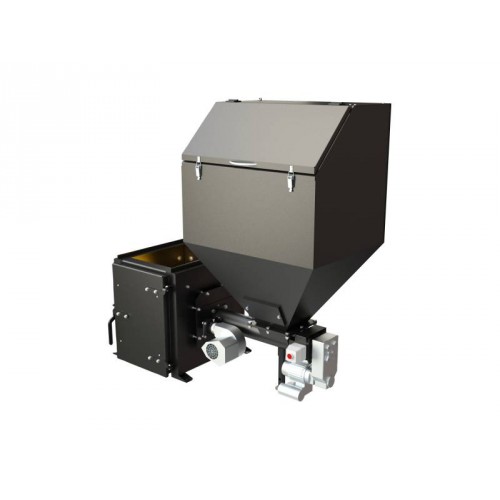

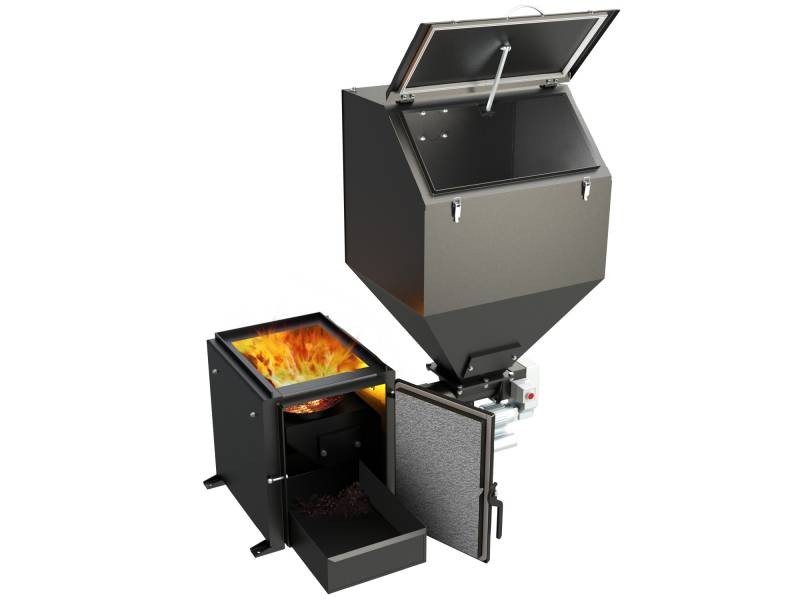

ilustračné foto
