Grundfos In-Line čerpadlo TP 100-30/4 B, PN 10, 0.55kW, 3x220-240D V, 450mm 96402614

Popis

Grundfos In-Line čerpadlo TP 100-30/4 B, PN 10, 0.55kW, 3x220-240D V, 450mm 96402614

Použitie:
Cirkulácie teplej alebo studenej vody v
- Vykurovacie sústavy
- Systémy diaľkového kúrenia
- Miestne výhrevne
- Teplovodné systémy pre obytné budovy
- Chladiace a klimatizačné sústavy
- Systémy diaľkového chladenia
- Systémy dodávky vodysoustavy

Charakteristické vlastnosti a prínosy:
- Kompaktná konštrukcia
- Široký rozsah
- Štandardné motor IE2
- Možnosť jednoduchého vykonávania servisu
- Rôzne typy hriadeľové upchávky v závislosti na kvapaline, teplote a tlaku

Techn.:

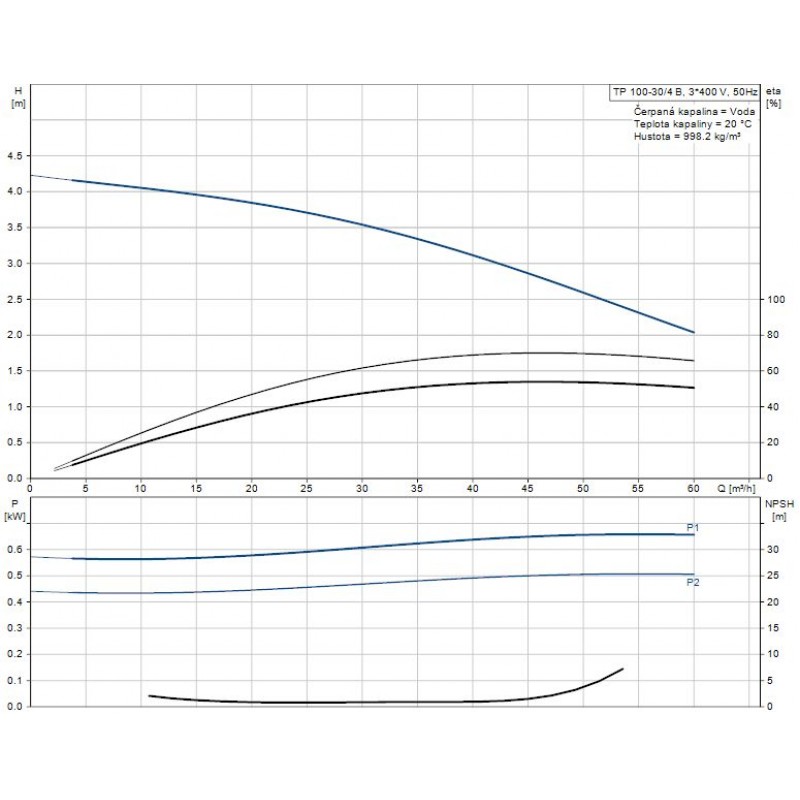

Údaje čerpadla pre dané otáčky: 1440 ot / min
Mien. prietok: 46.1 m3 / h
Mien. dopravná výška: 2.8 m
Max. dopravná výška: 30 dm
Upchávka: Bube
Verzia čerpadla: AI
Model: A

Materiály:
Teleso čerpadla: Bronz
  DIN W.-Nr. 2.1050
  ASTM B505-C90700
Obežné koleso: Nehrdzavejúca oceľ
  DIN W.-Nr. 1.4301
  AISI 304
Kód mater. prevedenie: Z

Inštalácie:
Max. teplota okolia: 40 ° C
Max. prevádzkový tlak: 6 bar
Štandardné príruba: DIN
Kód pre pripojenie: F
Potrubné prípojka: DN 100
PN pre potrubné prípojku: PN 10

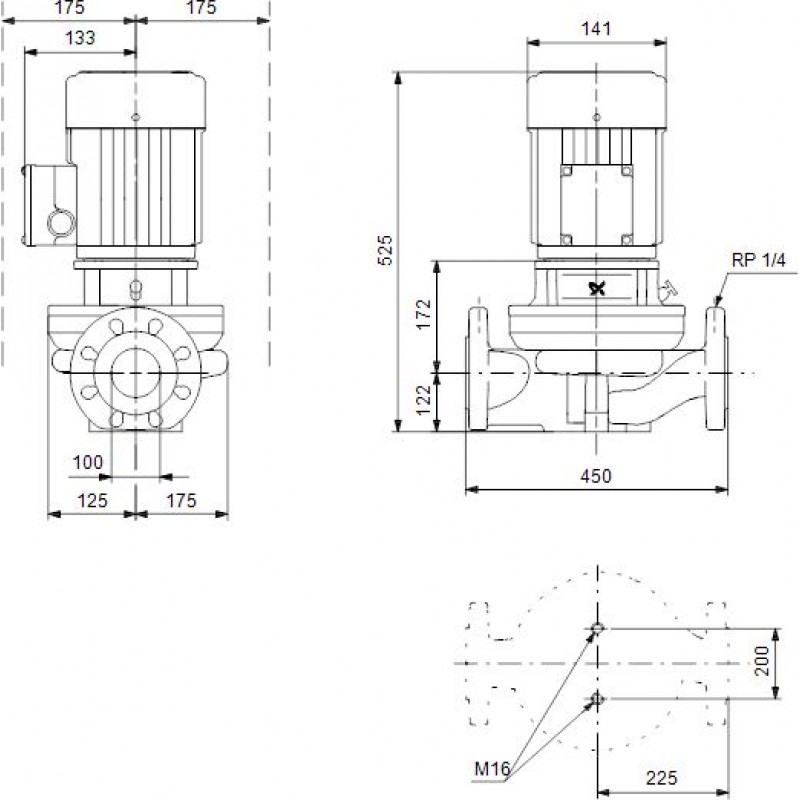

Vzdialenosť mazi sacím a výtlačným hrdlom: 450 mm
Veľkosť príruby motora: FT100

Kvapalina:
Rozsah teploty kvapaliny: 0 .. 140 ° C

Elektrické údaje:
Typ motora: 80A
Trieda účinnosti IE: NA
Počet pólov: 4
Menovitý výkon - P2: 0.55 kW
Frekvencia el. siete: 50 Hz

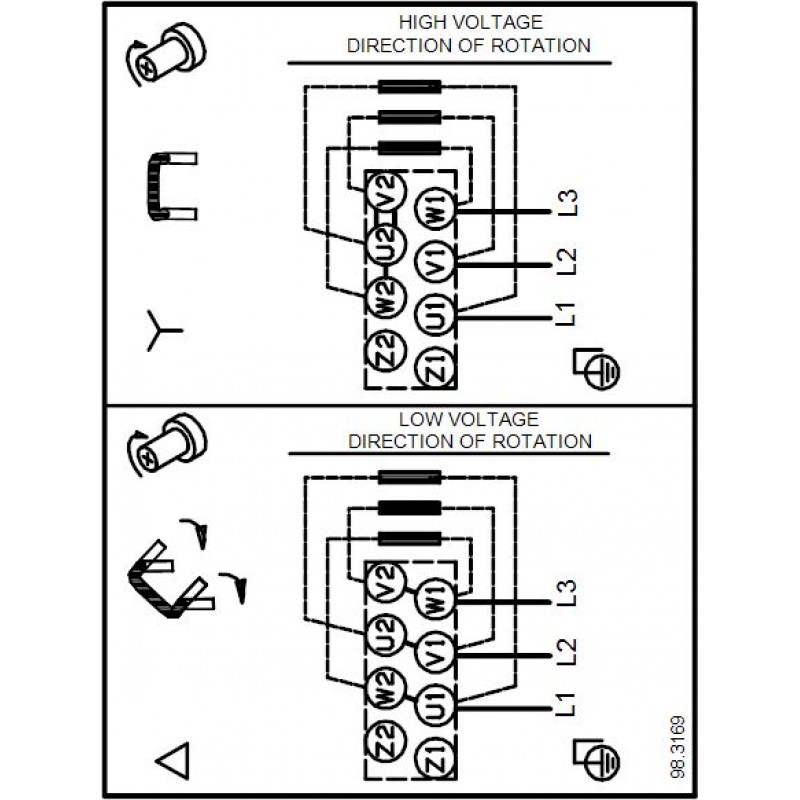

Menovité napätie: 3 x 220-240 D/380-415Y V
Menovitý el. prúd: 2,60 / 1,50 A
Rozbehový el. prúd: 430-470%
Cos phi - účinník: 0,79-0,70
Menovité otáčky: 1390-1410 ot / min
Účinnosť IE: 77%
Účinnosť motora pri plnom zaťažení: 77%
Účinnosť motora pri 3/4 zaťažení: 79-77%
Účinnosť motora pri 1/2 zaťažení: 78,1-73,2%
Krytie (IEC 34-5): 55 (Protect. water jets / dust)
Trieda izolácie (IEC 85): F
