VIEGA umývadlový modul pre vodomer 8439 576998V

Popis

VIEGA umývadlový modul pre vodomer 576998V
model 8439

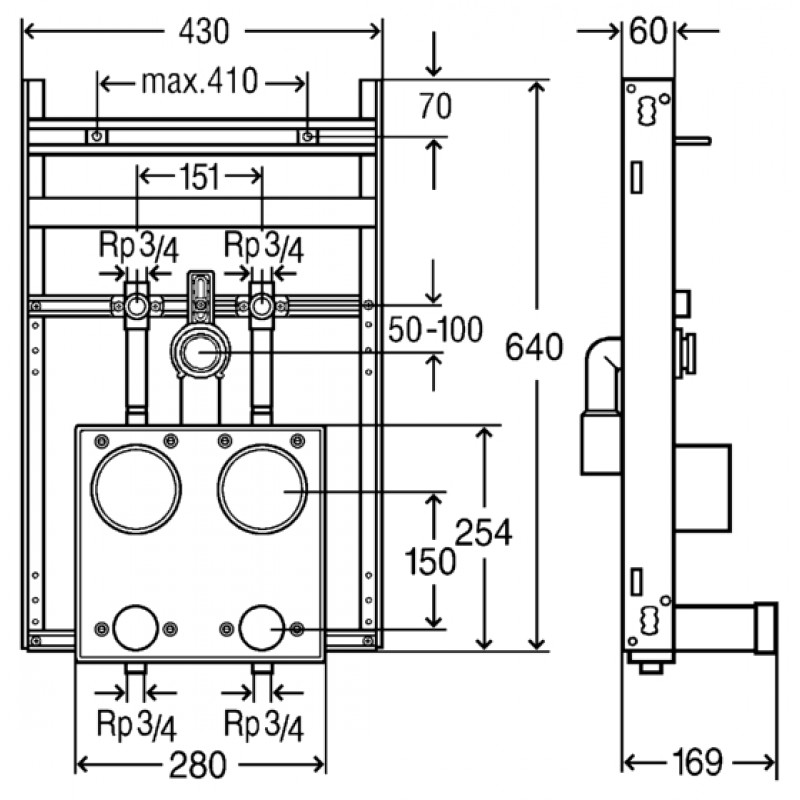

Stavebná šírka 430 mm
pozinkovaná oceľ

Použitie : umývadlo so stojánkovou batériou

vybavené :
• predmontované pre zabudovanie vodomeru , pre umývadlo so stojánkovou batériou
s telesom podomietkového vodomeru EAS - Typ ISTA so závitom G2KOAX
k zabudovaniu vodomerných kapslí ISTA
Typ istameter , QN 1,5 m3 / h a QN 2,5 m3 / h
• predmontované 2 úseky na vodu vrátane ventilov s priamym sedlom DN20
• teleso vodomeru so závitom G2koax v izolačnom boxe
vždy na strane vstupu i výstupu ( pre etážové rozvody ) s Rp 3 / 4
• prípoj Rp 1 / 2 pre umývadlovú armatúru
• 2 ochranná viečka a odtláčacia sady
• výškovo nastaviteľným odtokovým kolenom DN 40 / 50
• gumovou / pryžovou vsuvkou DN 40 / 30
• samolepiace tesniace príruby
• upevňovacím materiálom pre modul a keramiku


Upozornenie : Vhodné vybavovací sady
pre ventily s priamym sedlom pozri skupina J1
( model 2236 a model 2236.10 ) .

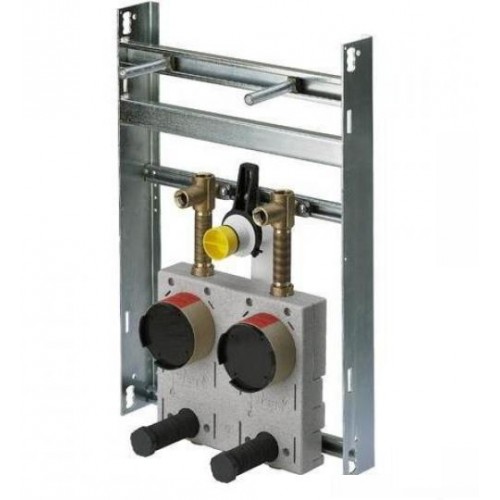

ilustračné foto
