WILO Comfort-Vario COR-3 MHIE 403/VR Systém pre zvyšovanie tlaku vody 2523164

Popis

Kompaktné zariadenie na zvyšovanie tlaku podľa DIN 1988 a DIN EN 806 pre priame alebo nepriame pripojenie. Skladajúci sa z paralelne zapojených, horizontálnych vysokotlakových odstredivých čerpadiel s normálnym saním, z nerezovej ocele, v suchobežný prevedení, pričom každé čerpadlo disponuje frekvenčným meničom. Pripravené na okamžité zapojenie s potrubím z nerezovej ocele namontované na základnom ráme, vr. riadiaceho / regulátora so všetkými potrebnými meracími a ovládacími zariadeniami.

Pre plne automatické zásobovanie vodou a zvyšovanie tlaku v obytných, kancelárskych a správnych budovách, v hoteloch, nemocniciach, obchodných domoch, rovnako ako v priemyselných systémoch.

Pre čerpanie pitnej a úžitkovej vody, chladiacej vody, požiarnej vody (okrem vody pre hasiace zariadenie podľa normy DIN 14462 a so schválením miestnych úradov zodpovedných za protipožiarnu ochranu) alebo iných úžitkových vôd, ktoré nie sú chemicky ani mechanicky nenarúšajú použité materiály a neobsahujú žiadne abrazívne častice ani dlhé vlákna.

Prípustná oblasť použitia
• Max. teplota média: 50 ° C
• Max. okolitá teplota: 40 ° C
• Riadenie: S frekvenčným meničom
• Max. prevádzkový tlak: 10 bar
• Prípojka trubky na výtlaku: R 2
• Prípojka rúrky na strane nasávania: R 2
• Počet stupňov: 3
• Počet záložných čerpadiel: 1
• Počet prevádzkových čerpadiel: 2

Údaje o motore
• Sieťová prípojka: 3 ~ 400 V, 50/60 Hz
• Tolerancia napätia: 400/50: +/- 10% _380 / 60: +/- 10% _440 / 60: +/- 6%%
• Izolačná trieda: F
• Trieda krytia: IP54
• Mechanický menovitý výkon motora: 1.10 kW
• Menovitý prúd: 3.30 A
• Stupeň účinnosti motora v ?m 50%: 79
• Stupeň účinnosti motora ?m 75%: 82
• Stupeň účinnosti motora ?m 100%: 82.5

materiály
• Skriňa čerpadla: 1.4301, X5CrNi18-10
• Hriadeľ: 1.4301, X5CrNi18-10
• Obežné koleso: 1.4301, X5CrNi18-10
• Materiál tesnenia: EPDM
• Mechanická upchávka: BQ1E3GG

Zvláštnosti / prednosti výrobku:
• Robustný systém vyhovujúce všetkým požiadavkám normy DIN 1988 (EN 806)
• Atest WRAS / KTW čerpadiel pre všetky súčasti prichádzajúce do styku s médiom (verzia EPDM)
• Čerpadlá konštrukčného radu MHIE v spojení so štandardnými motormi triedy účinnosti IE2 podľa normy IEC a vzduchom chladeným integrovaným frekvenčným meničom
• Úspora energie vďaka nadpriemerne veľkej šírke regulačného pásma frekvenčného meniča od 25 Hz až do maximálne 60 Hz
• Najvyššia kvalita regulácie a najjednoduchšia obsluha vďaka technológie červeného gombíka
• Integrovaná detekcia chodu nasucho s automatickým vypínaním pri nedostatku vody (príslušenstvo sada WMS) prostredníctvom poľa výkonových charakteristík regulačnej elektroniky motora
• Mechanická upchávka čerpadiel nezávislá od smeru otáčania
• Súčasti prichádzajúce do styku s médiom sú odolné voči korózii
• Riadiaca / regulačná prístroj VR s rozšírenými funkciami, mikroprocesorom a LC displejom (podsvietené pozadie) pre zobrazenie prevádzkových dát, vrátane analógových a digitálnych vstupov a výstupov pre reguláciu a prepojenie samostatných čerpadiel s reguláciou otáčok
• Kontrola a prednastavenie optimálneho pracovného rozsahu z výroby (vrátane osvedčenia o preberacej skúške podľa EN10204 - 3.1)

Vybavenie / funkcia:
• Vysokotlakové odstredivé čerpadlá z nerezovej ocele konštrukčného radu MHIE
• Základný rám z elektrolyticky pozinkovanej ocele s výškovo nastaviteľnými tlmičmi chvenia na izoláciu zvukov šíriacich sa hmotou
• Uzatváracia armatúra na sacej a výtlačnej strane každého čerpadla
• Spätná klapka na výtlačnej strane každého čerpadla
• Membránová tlaková nádoba 8 l, PN16 vr. prietokové armatúry podľa DIN 4807, výtlačná strana
• Tlakový senzor (4-20 mA), výtlačná strana
• Manometer, výtlačná strana
• Automatické riadenie čerpadla pomocou plne elektronického

Regulátora Vario (VR) v skrini z oceľového plechu, štruktúrovaný lak RAL 7035, druh krytia IP 54, ktorý sa skladá z interného napájania riadiaceho napätia, mikroprocesora, analógových a digitálnych vstupných a výstupných modulov, pre ovládanie elektronických čerpadiel s frekvenčným meničom.

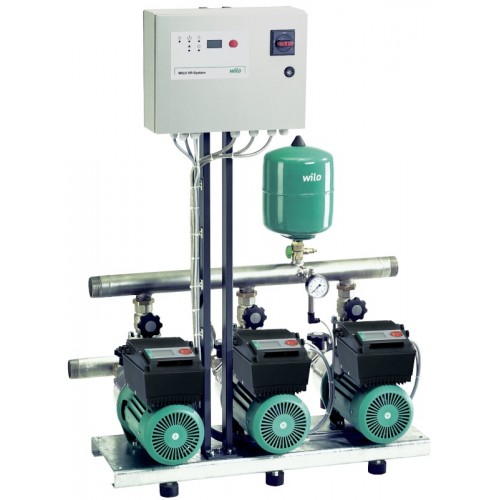

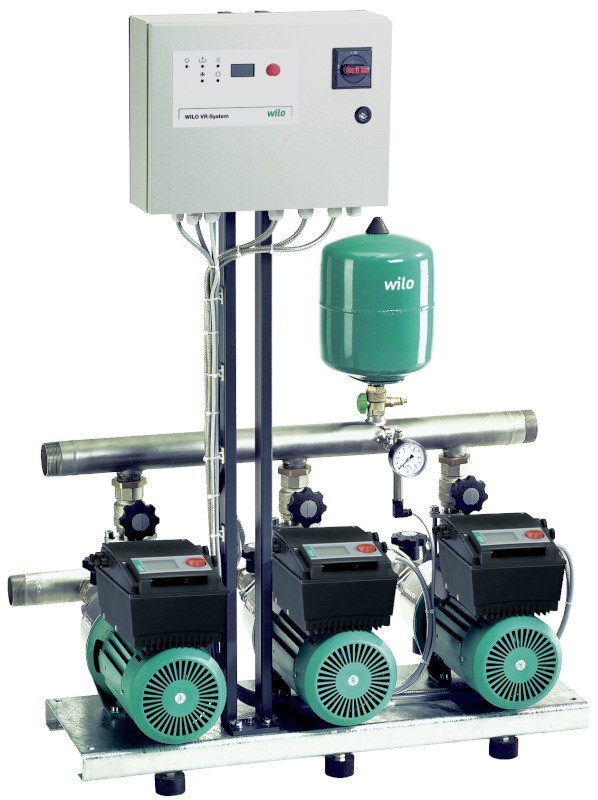

ILUSTRAČNÉ FOTO
