HEIMEIER radiátorový ventil Standard DN 15-1 / 2 "rohový, s vonkajším závitom 9175-02.000

Popis

HEIMEIER radiátorový ventil Standard DN 15-1 / 2 "rohový, s vonkajším závitom 9175-02.000

So skrátenými rozmery!

Radiátorové ventily Standard sú určené pre sústavy s núteným obehom s bežnými teplotnými spádmi. Dvojitý O-krúžok a teleso ventilu z nehrdzavejúceho bronzu je zárukou dlhej životnosti bez nutnosti údržby.

Technický opis

Použitie: Vykurovacie a chladiace sústavy
Funkcie: Regulácia, uzatváranie
Rozmery: DN 10-32
Tlaková trieda: PN 10

Teplota:
Maximálna prevádzková teplota: 120 ° C, s montážnou krytkou alebo pohonom max. 100 ° C, s lisovacím pripojením max. 110 ° C.
Minimálna prevádzková teplota: -10 ° C

Použité materiály:
Teleso ventilu: korozivzdornej bronz.
O-krúžky: EPDM
Kolok ventilu: EPDM
Spätná pružina: nerez
Ventilová vložka: mosadz

Kompletné ventilová vložka môže byť vymenená pomocou montážneho prípravku bez vypúšťania sústavy (DN 10 - DN 20).

Driek: Niro-oceľový driek s dvoma tesniacimi O krúžky. Vonkajší O-krúžok je možné vymeniť pod tlakom.
Povrchová úprava: Telo ventilu a skrutkové spoje sú poniklovanej

Značenie:
THE, kód krajiny, šípka smeru toku, DN a označenie Keymark. Označenie-II.
Čierna ochranná krytka. Matice upchávky u DN 10-20 je označená čiernou farbou.

Normy:
Ventily spĺňajú nasledujúce požiadavky:
- Keymark certifikácia a skúšky podľa DIN EN 215
Keymark-certifikované termostatické hlavice a ventily viď technický prospekt ,, Termostatické hlavice ".

Pripojenie potrubia:
Teleso je určené pre pripojenie k závitovým rúram alebo pomocou zvieracieho skrutkového k medeným, presným oceľovým a viacvrstvovým rúrkam (len DN 15). Prevedenie s vonkajším závitom umožňuje pripojenie k plastovým rúrkam pri použití vhodného zvieracieho skrutkového. Prevedenie s lisovacím pripojením Viega (15 mm) s SC-Contur sú vhodné pre medené rúry, nerezové rúry Viega Sanpress a oceľové rúrky Prestabo.

Pripojenie pre termostatické hlavice a pohony: IMI Heimeier M30x1.5

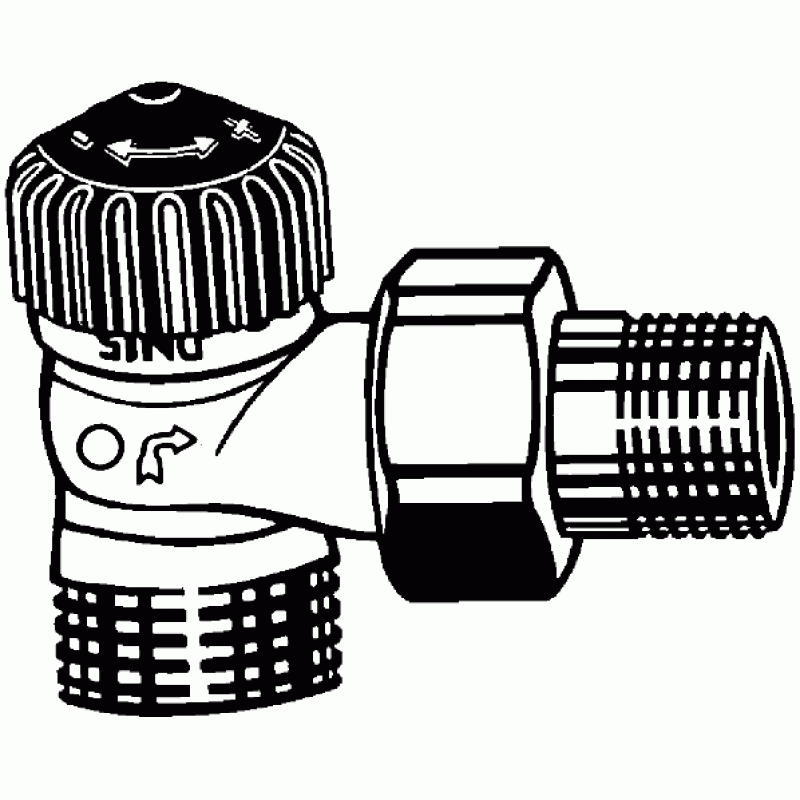

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
