HEIMEIER Multibox C / E s termostatickým dielom pre pohon, biely 9308-00.800

Popis

HEIMEIER Multibox C / E s termostatickým dielom pre pohon, biely 9308-00.800

Farba: biela (RAL 9016)

Individuálne priamočinná regulácia okruhov podlahového vykurovania

Multibox je určený pre reguláciu podlahového alebo stenového vykurovania alebo pre kombináciu podlahového vykurovania a vykurovanie vykurovacími telesami. Kryt umožňuje korekciu montážne pozície v rozsahu 6 ° na každú stranu. Uchytenie krytu je skryté. Farebné prevedenie v bielej farbe alebo chróm. Základné box možno ľahko upevniť do rôznych stavebných konštrukcií a kompenzovať hĺbku uloženia v rozmedzí do 30 mm.

Technický opis

Technický opis
Použitie:

Pre vykurovací sytémy, podlahové a stenové vykurovanie, kombinované okruhy s vykurovacími telesami.
Funkcie:

Multibox C / E:
Individuálna regulácia teploty v miestnosti s termostatickou hlavicou F s diaľkovým nastavením alebo s elektrickým pohonom a termostatom
Nastavenie
Uzatváranie
Odvzdušnenie
Multibox C / RTL:
Individuálna regulácia podľa max. Teploty spiatočky
Nastavenie
Uzatváranie
Odvzdušnenie

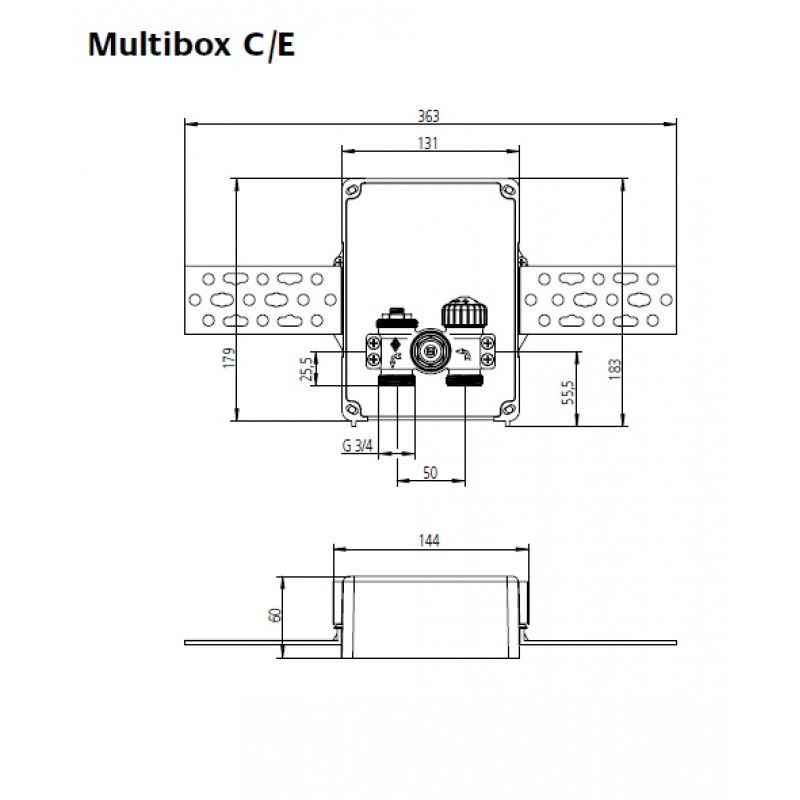

Rozmery:

Teleso ventilu DN 15.
Hĺbka montážne skrine je 60 mm.
Flexibilné inštaláciu umožňuje variabilné vzdialenosť medzi montážne skriňou a krytom (až do 30 mm).
Vymedzovacie skrutky navyše dovoľujú korekciu odchýlky od zvislej montáže v rozsahu až do 6 ° na každú stranu.

Viď. Rozmery.
Tlaková trieda:

PN 10
Rozsah nastavenia:

Obmedzovač teploty spätnej teplonosnej látky RTL: 0 ° C to 50 ° C
Teplota:

Maximálna prevádzková teplota: 90 ° C
Minimálna prevádzková teplota: 2 ° C
U všetkých prevedení Multibox je nutné vopred skontrolovať a prípadne upraviť teplotu prívodnej teplonosnej látky tak, aby vyhovovala hygienickým a bezpečnostným predpisom pre podlahové vykurovanie.
Viď. Informácie!
Materiál:

Teleso ventilu: korozivzdornej bronz.
O-krúžky: EPDM
Kolok ventilu: EPDM
Spätná pružina: nerez
Ventilová vložka: mosadz, PPS (polyfenylsulfid)
Driek: Niro-oceľový driek s dvoma tesniacimi O krúžky. Vonkajší O-krúžok je možné vymeniť pod tlakom.
Plastické časti z ABS a PA.

Teplotný snímač: Obmedzovač teploty spiatočky RTL plnený roztiahnuteľným médiom.
Povrchová úprava:

Kryt biela RAL 9016.
Značenie:

AH, smer toku, II-značka.
Pripojenie potrubia:

Pripojovací závit G3 / 4 "s eurokónusom zodpovedá zverným šróbením pre plastové, viacvrstvové, medené a presné oceľové rúrky.

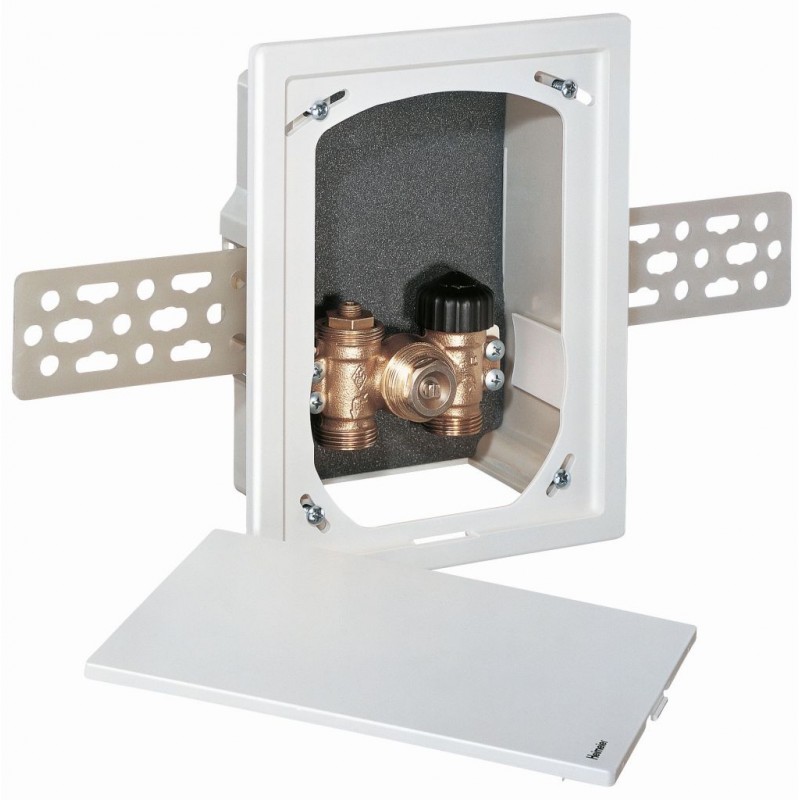

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
